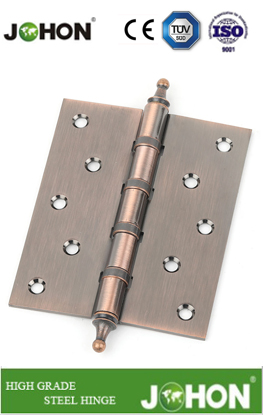

يتطلب تركيب الأبواب الكبيرة أو الثقيلة أو ذات حركة المرور العالية أجهزة مصممة لتحمل الضغط الشديد. سيؤدي الاعتماد على المفصلات السكنية القياسية حتمًا إلى الترهل السريع أو تلف الإطار بشكل كبير أو الفشل الكارثي. سواء قمت بتحديد أجهزة لمنشأة تجارية، أو مستودع صناعي، أو باب دخول مخصص كبير الحجم، يظل تحديد آلية المحور الصحيحة قرارًا هيكليًا بالغ الأهمية. إن التغاضي عن هذه التفاصيل يعرض السلامة والأداء اليومي للخطر. يجب عليك اختيار مكونات مصممة خصيصًا للتعامل مع متطلبات الأحمال الهائلة. يوفر هذا الدليل إطارًا قائمًا على الأدلة لتقييم وحساب واختيار مفصلات الأبواب الثقيلة بناءً على سعة الوزن وتكرار الاستخدام والمتطلبات البيئية. سنغطي حسابات القوة الدقيقة، وخيارات المواد المتميزة، وحقائق التثبيت الحيوية. سوف تتعلم بالضبط كيفية تحديد الأجهزة الهيكلية المناسبة في كل مرة.
يحدد وزن الباب وعرضه مقياس المفصلة والعدد المطلوب من المفصلات.
تتطلب الأبواب ذات حركة المرور العالية أجهزة مميزة (مثل مفصلات محمل كروي) مقارنة بالأبواب الثابتة ذات حركة المرور المنخفضة والوزن العالي.
توفر معايير الصناعة (مثل تصنيف ANSI/BHMA) المعيار الأكثر موثوقية فيما يتعلق بالمتانة ومطالبات التحمل.
يجب مراعاة الأمان والامتثال البيئي (تصنيفات الحريق ومقاومة التآكل) في المواصفات النهائية للأجهزة.
تولد الأبواب كبيرة الحجم المتحركة قوى بدنية هائلة. الجاذبية تسحب الباب إلى الأسفل باستمرار. يعمل عرض الباب كرافعة صلبة على الإطار. تطبق هذه الرافعة ضغطًا جانبيًا هائلاً على موقع المفصلة العلوية. كما أنه يخلق قوة قص شديدة عبر المفصلات الوسطى والسفلية. لا تستطيع الأجهزة القياسية ببساطة تحمل هذا السحب والدفع المستمر. عندما تفتح بابًا ثقيلًا، يتغير الحمل الديناميكي بعنف. يجب أن تمتص النقاط المحورية هذه الطاقة الحركية المتغيرة بالكامل. الفشل في إدارة هذه القوى المادية يؤدي إلى تدهور هيكلي فوري. يبدأ المعدن بالالتواء تحت الضغط غير المرئي.
إن استخدام الأجهزة السكنية القياسية على الأبواب الثقيلة يضمن التآكل المبكر. تطحن المفاصل المعدنية معًا بقوة. تنحني المسامير الداخلية تحت الوزن المادي الهائل. ستلاحظ قريبًا ترهلًا شديدًا في الباب في الإطار. سوف تتخلص الحافة السفلية حتمًا عبر سطح الأرض. يؤدي هذا المحاذاة غير الصحيحة إلى تدمير مواد الأرضيات باهظة الثمن بسرعة. كما أنه يعرض للخطر الحواجز الجوية والأختام الأمنية المحيطة. عندما تنهار الأختام البيئية، تنخفض كفاءة الطاقة بشكل ملحوظ. كما أن الفجوات غير المؤمنة تجعل المبنى عرضة للوصول غير المصرح به والآفات.
الاستثمار في الأجهزة التجارية المناسبة يمنع عمليات الاسترجاعات الطارئة الباهظة الثمن. تكلف عمليات استبدال الإطار آلاف الدولارات من العمالة والمواد. يمكن أن تؤدي المفصلات المحددة بشكل سيء أيضًا إلى التزامات امتثال شديدة. يجب أن تغلق الأبواب التجارية المقاومة للحريق بشكل مثالي للوفاء بقوانين السلامة الصارمة. فشل الباب المترهل في الإغلاق بشكل صحيح أثناء حالة الطوارئ النشطة. إن تحديد المفصلات الهيكلية الصحيحة يزيل هذه المخاطر الكارثية تمامًا. أنت تحمي المنشأة، وتضمن الامتثال القانوني، وتحافظ على السلامة الهيكلية على المدى الطويل.
تتميز هذه الوحدات بمحامل مشحمة بشكل دائم بين المفاصل. تعمل المحامل على تقليل الاحتكاك بشكل كبير أثناء الحركة الدورانية. تمنع هذه العملية السلسة طحن المعدن على المعدن بشكل مدمر. إنهم يتفوقون في المداخل التجارية عالية التردد والممرات المزدحمة. يجب عليك أيضًا تحديدها للأبواب الخشبية الثقيلة ذات النواة الصلبة. تفشل الآليات المحورية العادية بسرعة في هذه التطبيقات الصعبة. توفر التجارية مفصلات محمل الكرات طول عمر تشغيلي لا يصدق. إنها تحافظ على تأرجح الأبواب الضخمة بسلاسة وهدوء لعقود من الزمن. ويفضلها مديرو المرافق لتصميمها الموثوق وسهل الصيانة.
يتم تركيب هذا الجهاز بشكل مختلف تمامًا عن الخيارات التقليدية المثبتة. يقوم القائمون على التركيب بلحام الألواح المعدنية مباشرة على الباب والإطار. إنها تلغي تمامًا الحاجة إلى براغي التثبيت الضعيفة. توفر هذه الآلية الصلبة قوة وثباتًا لا مثيل لهما. سوف تراها عادة على الأبواب الفولاذية الصناعية والبوابات الضخمة. تتعامل الصناعية مفصلات اللحام مع سعات تحميل عالية للغاية بسهولة. إنهم يبقون على قيد الحياة دون عناء في بيئات شديدة الإساءة وعالية التأثير. تعتمد المنشآت التي تنقل المعدات الصناعية الثقيلة بشكل كبير على أسلوب التثبيت الدائم هذا.
تعمل المفصلة المستمرة ذات التروس على تشغيل الطول الرأسي الكامل للباب. يقوم هذا التصميم بتوزيع الوزن الهيكلي بشكل موحد عبر الإطار بأكمله. إنه يزيل تمامًا تركيز الضغط على النقاط المحورية المعزولة. إنها تعمل بشكل مثالي للأبواب الثقيلة للغاية أو الواسعة بشكل استثنائي. غالبًا ما يستخدمها القائمون على التركيب عند تعديل الإطارات التجارية التالفة. يعمل الملحق كامل الطول على تثبيت الحواف الهيكلية المعرضة للخطر بشكل فعال. تستخدمها المباني المؤسسية ذات الحركة المرورية العالية باستمرار لمنع الأعطال الميكانيكية. وتعتمد عليها المدارس والمستشفيات للبقاء على قيد الحياة من الانتهاكات اليومية الشديدة.
تواجه الأبواب الخارجية المتأرجحة نقاط ضعف فريدة من الدخول القسري. غالبًا ما يحاول المتسللون إزالة المسامير المفصلية لتجاوز الأقفال الداخلية. يؤدي تحديد مفصلات الأمان إلى القضاء على هذا التهديد المحدد تمامًا. تتميز بدبابيس غير قابلة للإزالة (NRP) لتوفير أقصى قدر من الحماية الخارجية. كما أنها تتضمن أيضًا مسامير أمان متشابكة مدمجة في الأوراق المعدنية. إذا تمكن شخص ما من قطع الدبوس، فإن المسامير تحافظ على الباب ثابتًا في الإطار. إنها بمثابة أجهزة أساسية للواجهات الخارجية التجارية التي تتطلب مقاومة صارمة للتلاعب.
يؤدي عرض الباب إلى زيادة الوزن الفعلي بشكل كبير. تسمي صناعة الأجهزة هذه الظاهرة بتأثير الرافعة المالية. باب يبلغ وزنه 200 رطل وعرضه 36 بوصة يضغط على المحاور بشكل طبيعي. إذا قمت بزيادة العرض إلى 48 بوصة، فإن الضغط الجانبي يرتفع بشكل كبير. يجب عليك زيادة المقياس المعدني للتعويض عن هذه الرافعة المالية. يستخدم المحترفون صيغة قياسية لتحديد الحد الأدنى لسمك الأجهزة. يقومون بتقييم الوزن الثابت الإجمالي والعرض الأفقي الدقيق. يضمن هذا الحساب أن مقياس الأجهزة يطابق الطلب الفعلي بشكل مثالي.
مقارنة قياس سمك المفصلة
وزن الباب (رطل) | عرض الباب (بوصة) | مقياس المفصلة الموصى به | تطبيق نموذجي |
|---|---|---|---|
ما يصل إلى 150 | حتى 36 | 0.134 بوصة (قياسي ثقيل) | مكاتب داخلية تجارية |
150 - 250 | حتى 42 | 0.180 بوصة (شديد التحمل) | المداخل الخارجية التجارية |
250 - 400 | حتى 48 | 0.190 بوصة (ثقيل جدًا) | المستودعات الصناعية |
يجب أن تفرق بين الوزن الجسدي الثابت وتردد الدورة الديناميكية. بعض الأبواب الثقيلة جدًا تفتح عشر مرات فقط في اليوم. تتناسب المداخل السكنية المخصصة تمامًا مع هذا الملف التعريفي منخفض التردد. إنها تتطلب مقاييس معدنية سميكة ولكن عدد أقل من المحامل الداخلية. قد تُفتح المداخل التجارية أكثر من ألف مرة في اليوم. تتطلب هذه الأبواب محامل عالية الأداء لتحمل ركوب الدراجات المستمر. يدمر التردد العالي الأجهزة القياسية بشكل أسرع بكثير من الوزن الثابت وحده. يجب عليك تحديد المحامل بناءً مباشرة على الدورات اليومية المتوقعة.
غالبًا ما تضلل ادعاءات الشركة المصنعة التي لم يتم التحقق منها مشتري الأجهزة المطمئنين. يجب عليك دائمًا البحث عن شهادة ANSI/BHMA Grade 1 الرسمية. يضمن هذا المعيار الأداء الأساسي للتطبيقات عالية الطلب. تنجو الأجهزة من الدرجة الأولى من ملايين دورات الاختبار الميكانيكية الصارمة. إنه يثبت جودة المعدن الأساسي ومتانة المحمل الداخلي. يزيل الاختبار المستقل كل التخمينات من عملية اختيار الأجهزة لديك. إنه يوفر معيارًا موثوقًا للغاية لكل من متطلبات المتانة والتحمل.
تملي العوامل البيئية اختياراتك للمواد الأساسية بشكل كبير.
الفولاذ المقاوم للصدأ (304/316): يوفر هذا المعدن مقاومة فائقة للتآكل في البيئات الرطبة. يجب عليك تحديد 316 غير القابل للصدأ للخصائص الساحلية أو الاستخدام الخارجي القاسي. يمنع الموليبدينوم المضاف التنقر الناتج عن الملح.
النحاس والبرونز: تلبي هذه المعادن المتطلبات الجمالية المعمارية الصارمة. ومع ذلك، فهي بطبيعتها معادن أكثر ليونة. إنها تحمل قيودًا أكثر صرامة على الوزن مقارنةً بمكافئاتها من الفولاذ الصلب.
الفولاذ: يوفر هذا حلاً فعالاً من حيث التكلفة للأبواب الداخلية المقاومة للحريق. يتطلب طلاءًا واقيًا أو طلاءًا تجاريًا لمنع الصدأ السريع بمرور الوقت.
يؤثر حجم الأجهزة بشكل مباشر على استقرار الباب على المدى الطويل. تتبع الصناعة صيغة قياسية صارمة للأبواب الثقيلة. تحتاج إلى نقطة محورية واحدة لكل 30 بوصة من ارتفاع الباب. يتطلب الباب القياسي مقاس 90 بوصة ثلاث وحدات كحد أدنى. ومع ذلك، فإن العرض الزائد يغير هذه المعادلة الرياضية. إذا تجاوز عرض الباب 36 بوصة، فيجب عليك إضافة وحدة إضافية. تقوم نقاط التثبيت الإضافية بتوزيع القوة المطلقة بشكل أكثر أمانًا عبر مجموعة الإطار. وهذا يمنع فشل المفصلة العلوية.
يؤدي تثبيت أجهزة قوية على إطارات ضعيفة إلى حدوث أعطال فادحة. يجب عليك عدم تركيب مفصلات شديدة التحمل على إطارات معدنية مجوفة غير معززة. كما تفشل الإطارات الخشبية الناعمة تمامًا في ظل التوتر الجانبي الشديد. يجب أن يتميز الإطار بألواح دعم فولاذية سميكة ملحومة بالداخل. وبدون التعزيز الداخلي المناسب، فإن الباب الثقيل سوف يقوم ببساطة بنزع المسامير. يجب أيضًا أن يدعم هيكل الجدار المحيط الإطار المقوى بشكل كافٍ.
التثبيت الدقيق يمنع الربط الميكانيكي والتآكل المبكر. يجب عليك حساب الخلوص الخلفي الدقيق قبل الحفر. تضمن أنماط الأجهزة المُصممة محاذاة مثالية عبر جميع النقاط المحورية. إذا كانت المكونات غير محاذية قليلاً، فإنها تتقاتل مع بعضها البعض أثناء التشغيل. يؤدي هذا القتال الهيكلي إلى فشل المحمل السريع وإرهاق المعدن. كما أنها تنتج صريرًا عاليًا ومقاومة تشغيلية شديدة. يضمن القالب الدقيق حركة سلسة وخالية من الاحتكاك عبر قوس التأرجح بأكمله.
حتى الأجهزة المعمارية المتميزة تتطلب اهتمامًا مستمرًا. تحتاج الأبواب التجارية عالية الاستخدام إلى إجراءات صيانة مجدولة وواقعية. يجب أن تخطط للتشحيم الدوري للمكونات الداخلية. يتراكم الحطام في المفاصل مع مرور الوقت. يؤدي تنظيف وتزييت المحامل إلى إطالة عمرها التشغيلي بشكل كبير. يؤدي تجاهل فترات الصيانة إلى حدوث عطل ميكانيكي في نهاية المطاف. يجب على مديري العقارات دمج عمليات فحص الأجهزة في فحوصات صيانة المرافق الروتينية الخاصة بهم.
اتبع هذا التسلسل الزمني الدقيق لتحديد جهازك بشكل صحيح.
الخطوة 1: تدقيق الباب. قم بتوثيق المادة الأساسية الدقيقة والوزن الإجمالي والعرض والارتفاع. تمنع القياسات الفيزيائية الدقيقة النقص الخطير في المواصفات.
الخطوة الثانية: تقييم البيئة. تحديد ما إذا كان التطبيق المحدد داخليًا أم خارجيًا. قم بتوثيق أي احتياجات أمنية متخصصة أو متطلبات إلزامية لتصنيف الحرائق البلدية.
الخطوة 3: تحديد دورة العمل. قم بتقدير إجمالي دورات الفتح والإغلاق اليومية بدقة. تتطلب الدورات اليومية العالية أنظمة تحمل محسنة لتقليل الاحتكاك.
الخطوة 4: حدد الأجهزة. قم بمطابقة معاييرك المدققة مباشرة مع مواصفات منتج الشركة المصنعة. على سبيل المثال، حدد 'وحدة من الدرجة الأولى مقاس 4.5 × 4.5 بوصة مصنوعة من الفولاذ المقاوم للصدأ 316 مع NRP.'
تتطلب المواصفات الصحيحة لأجهزة الباب توازنًا رياضيًا دقيقًا. يجب عليك وزن حسابات الوزن وتكرار الدورة وسلامة المواد بعناية. لا تتنازل أبدًا عن المقياس المعدني أو نوع المحمل فقط لتوفير بضعة دولارات. تعتمد السلامة الهيكلية الكاملة للباب بشكل كامل على النقطة المحورية الخاصة به. إذا فشل المحور، يفشل التثبيت بأكمله. استشر دائمًا أحد متخصصي الأجهزة أو قم بمراجعة أوراق المواصفات الفنية. قم بمطابقة مكوناتك مع معلمات بابك الدقيقة لضمان عقود من التشغيل الآمن.
ج: تختلف حدود الحمولة بشكل كبير بناءً على الحجم الفعلي والمقياس المعدني. عادةً ما يحمل خيار الخدمة الشاقة القياسي ما بين 150 إلى 200 رطل لكل مفصلة. ومع ذلك، تنخفض السعة الفعلية إذا كان الباب عريضًا بشكل مفرط. قم دائمًا بمراجعة ورقة مواصفات الشركة المصنعة للحصول على تقييمات حمل دقيقة قبل التثبيت.
ج: تتضمن الاختلافات الأساسية سمك المعدن الأساسي وعدد المحامل. تستخدم الإصدارات شديدة التحمل معدنًا سميكًا لمقاومة الانحناء تحت القوة الهائلة الشديدة. كما أنها تشتمل أيضًا على المزيد من المحامل الكروية للتعامل مع استخدام الترددات العالية دون طحن أو فشل.
ج: نعم، يمكنك تثبيتها على الأبواب القياسية بأمان. ومع ذلك، سوف تواجه تكاليف المواصفات الزائدة غير الضرورية. أنها تكلف أكثر من الأجهزة السكنية القياسية. قد تلاحظ أيضًا عدم تطابق جمالي، نظرًا لأن الأجهزة التجارية غالبًا ما تبدو ضخمة جدًا بالنسبة للإطارات القياسية.
ج: يعتمد الحساب القياسي على الارتفاع الإجمالي للباب، وليس الوزن فقط. تحتاج إلى وحدة واحدة لكل 30 بوصة من الارتفاع. يتطلب الباب القياسي الذي يبلغ طوله 8 أقدام (96 بوصة) أربع مفصلات. إذا كان الباب واسعًا بشكل استثنائي، فقد تحتاج إلى تركيب باب خامس.
ج: توفر نماذج اللحام أفضل أداء على الإطلاق للبوابات المعدنية الثقيلة. يقوم القائمون على التركيب بلحامها مباشرة بإطار البوابة والعمود الهيكلي. تعمل هذه الرابطة الدائمة على إزالة مسامير التثبيت الضعيفة تمامًا. إنهم يتعاملون مع أحمال الوزن الضخمة ويعيشون في البيئات الخارجية القاسية بسهولة.
