إن تحديد المفصلة الخاطئة لباب تجاري أو باب صلب لا يسبب الصرير فحسب، بل يؤدي إلى انحراف الإطار، وسحب العتبات، وتهديد الأمن أو الامتثال للحريق. عند فشل الأجهزة، تفشل نقاط الوصول بالكامل. أنت ببساطة لا تستطيع تحمل التعامل مع هذه المكونات الهيكلية كفكرة لاحقة. يتم ربط نماذج الاحتكاك القياسية بسرعة تحت الأحمال الشعاعية والدفعية العالية. تسحب الأبواب الثقيلة بعنف بعيدًا عن الدعامة العلوية بينما تضغط لأسفل بلا هوادة على المفصل السفلي. بالنسبة لمديري المرافق والمقاولين، فإن تقييم هذه الحقائق المادية مقدمًا يمنع عمليات الاسترجاعات المكلفة للصيانة. يجب علينا تحليل القوى المادية قبل الانتهاء من أي عملية شراء للأجهزة. يشرح هذا الدليل المقاييس الدقيقة - الوزن، والعرض، وتكرار الدورة - المطلوبة لتنفيذ تحديد مفصل محمل كروي قائم على الأدلة . سوف تتعلم بالضبط كيفية مطابقة المتطلبات المادية لبابك مع مواصفات الأجهزة الصحيحة بسلاسة وكفاءة.
يحدد وزن الباب وعرضه المقياس الهيكلي وارتفاع المفصلة المطلوبة.
"ظروف العمل" (الدورات اليومية المتوقعة) لا تقل أهمية عن الوزن الثابت عند الاختيار بين الخيارات القياسية والوزن الثقيل.
يتطلب الاختيار الصحيح للمفصلات ذات المحمل الكروي مطابقة مادة المفصلة لقوانين البناء (على سبيل المثال، الفولاذ/الفولاذ المقاوم للصدأ للمجموعات المقاومة للحريق).
تعد الترقية إلى أجهزة قياس 5 بوصات أو أجهزة قياس للخدمة الشاقة بمثابة بوليصة تأمين منخفضة التكلفة ضد فشل الباب المبكر.
يتطلب فهم ميكانيكا الأبواب النظر عن كثب في كيفية تفاعل القوى. الأبواب لا تعلق فقط؛ إنهم يمارسون ضغطًا معقدًا ومستمرًا على إطاراتهم. نقوم بتصنيف هذه الضغوط إلى فئتين أساسيتين: الأحمال الشعاعية والأحمال الدفعية. يمثل حمل الدفع القوة الرأسية الهبوطية الناتجة عن سحب الجاذبية لكتلة الباب. هذا الضغط الهبوطي يضغط على مفاصل المفصلات. وعلى العكس من ذلك، يمثل الحمل الشعاعي قوة السحب الأفقية. عندما يتأرجح الباب، يحاول وزنه رفع المفصلة العلوية بعيدًا عن عضادة الباب.
إن تكلفة الأجهزة غير المحددة تكشف عن نفسها بسرعة في البيئات التجارية. عندما تقوم بتركيب مفصلات احتكاك قياسية على أبواب ثقيلة ذات قلب صلب، يبدأ التدهور الهيكلي على الفور تقريبًا. ستلاحظ أولاً ترهل الباب. يؤدي هذا الترهل إلى اختلال محاذاة المزلاج، مما يمنع الباب من القفل بشكل آمن. وسرعان ما يتبع ذلك تعرُّض الطقس للخطر، مما يسمح للتيارات الهوائية والرطوبة باختراق غلاف المبنى. علاوة على ذلك، فإن الترهل الشديد يجبر المستخدمين على الضغط بقوة أكبر لتشغيل الباب. غالبًا ما يؤدي هذا الاحتكاك المتزايد إلى فشل الامتثال لـ ADA، حيث يجب أن تفتح الأبواب التجارية بسلاسة تحت الحد الأدنى من الضغط.
مفصلات الاحتكاك القياسية عفا عليها الزمن تمامًا بالنسبة للتطبيقات التجارية. تتوضع مفاصل أصابعهم مباشرة فوق بعضها البعض، وتطحن المعدن مع المعدن مع كل أرجوحة. وينتج عن هذا الاحتكاك صريرًا مزعجًا، ويولد غبارًا معدنيًا، ويسرع من التآكل. على النقيض من ذلك، فإن المفصلات الحاملة للكرة تفصل هذه المفاصل بشكل دائم. يقومون بإدخال محامل فولاذية مشحمة بين المفاصل لتحمل الأحمال الرأسية المستمرة. فهي تمتص حمل الدفع بكفاءة، مما يضمن انزلاق الباب بسلاسة حتى بعد سنوات من الخدمة الشاقة.
وزن الباب الثابت يحكي نصف القصة فقط. يجب عليك أيضًا مراعاة مضاعف الرافعة المالية، والذي يتم تحديده حسب عرض الباب. من الناحية المادية، يعمل الباب كذراع رافعة متصلة بنقطة محورية. يطبق الباب الذي يبلغ وزنه 150 رطلاً وعرضه ثلاثة أقدام ضغطًا أقل بكثير على المفصلة العلوية مقارنة بالباب الذي يبلغ وزنه 150 رطلاً ويبلغ عرضه أربعة أقدام. مع زيادة العرض، ينتقل مركز الثقل بعيدًا عن الدعامة. يزيد هذا التحول بشكل كبير من الرافعة الشعاعية التي تسحب المفصلة العلوية. يجب عليك استيعاب هذه الرافعة المالية الإضافية لمنع تمزق الإطار.
وبعيدًا عن الأبعاد، يجب علينا تقييم الاستخدام اليومي. يشير مصنعو الأجهزة إلى هذا المقياس باسم "شروط العمل". ويحدد تكرار الاستخدام مدى سرعة تآكل المحامل الداخلية بمرور الوقت. نقوم بتصنيف ظروف العمل إلى ثلاث مستويات تردد متميزة. يضمن تخطيط بابك بدقة ضمن هذه المستويات موثوقية طويلة المدى.
مصفوفة تكرار الاستخدام
طبقة التردد | الدورات اليومية | التطبيقات المشتركة |
|---|---|---|
التردد المنخفض | أقل من 100 دورة/يوم | الخزانات السكنية، والديكورات الداخلية للمكاتب الخاصة، وغرف المرافق |
التردد المتوسط | 100 - 400 دورة / يوم | أبواب المكاتب القياسية، والحمامات العامة ذات حركة المرور المنخفضة، وممرات التخزين |
عالية التردد | أكثر من 400 دورة/يوم | المداخل التجارية الرئيسية، المدارس، ممرات المستشفيات، واجهات محلات البيع بالتجزئة |
توجد قاعدة أساسية حاسمة في الهندسة المعمارية التجارية: الاستخدام عالي التردد يدفع تلقائيًا أي باب إلى فئة الأجهزة الثقيلة الوزن. حتى لو كان بابك يزن 100 رطل فقط، فإن تعريضه لأكثر من 400 دورة يوميًا يتطلب أجهزة شديدة التحمل. تعمل الحركة المتكررة المستمرة على تحطيم المقاييس القياسية بشكل أسرع بكثير من الوزن الثابت وحده.
يتضمن تحديد الأبعاد الصحيحة منطقًا مباشرًا للتحجيم الأساسي. يمكنك تحديد ارتفاع المفصلة بشكل أساسي عن طريق فحص سمك الباب وعرضه. على العكس من ذلك، يمكنك تحديد عرض المفصلة عن طريق حساب متطلبات الخلوص. أنت بحاجة إلى عرض كافٍ - يُطلق عليه غالبًا "الرمية" - لضمان إزالة الباب من الزخرفة السميكة أو أغلفة الجدران عند فتحه بزاوية 180 درجة.
لتحديد حجم أجهزتك بدقة، اتبع عملية التقييم المحددة هذه:
قياس سمك الباب: يبلغ سمك الأبواب الداخلية التجارية القياسية عمومًا 1-3/4 بوصة، بينما يصل سمك بعض الأبواب الخارجية الثقيلة إلى 2-1/4 بوصة.
قياس عرض الباب: قم بتسجيل العرض الدقيق بالبوصة. أي شيء يزيد طوله عن 36 بوصة يؤدي إلى الحاجة إلى أجهزة أطول لمكافحة النفوذ.
حساب الخلوص: قم بقياس سمك الغلاف أو غلاف الكسوة حول إطار الباب. أضف هذا إلى سمك بابك للعثور على الحد الأدنى المطلوب من الخلوص المفتوح.

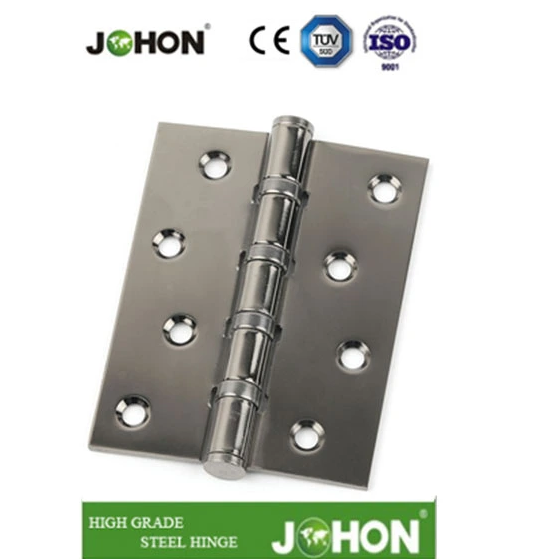

عند تقييم المشاريع التجارية القياسية، تكون المفصلات ذات المحامل الكروية مقاس 4 بوصة بمثابة العمود الفقري الموثوق به. إنها مثالية للأبواب التي يصل عرضها إلى 3'0 بوصة وسمكها 1-3/4 بوصة. سعتها القياسية تدعم بشكل مريح الأبواب التي يصل وزنها إلى 150 رطلاً، مع افتراض استخدام التردد المنخفض إلى المتوسط. بالنسبة لمعظم بيئات المكاتب الداخلية، يحقق هذا الحجم التوازن المثالي بين السلامة الهيكلية والدقة الجمالية.

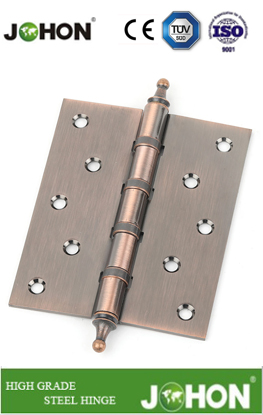

ومع ذلك، تتطلب سيناريوهات محددة منك ترقية أجهزتك. يجب عليك التبديل إلى مفصلات محمل كروي مقاس 5 بوصات عندما يتجاوز عرض الباب 3'0 بوصة ويقترب من 4'0 بوصة. تعمل البوصة الإضافية في الارتفاع على توزيع الحمل الشعاعي عبر قسم أكبر من الدعامة، مما يمنع التمزق. علاوة على ذلك، فهي ضرورية للغاية للأبواب التي يتجاوز وزنها 150 رطلاً. كما أنها توفر الرمي الممتد اللازم لإزالة الحواف العريضة أو العميقة بشكل استثنائي، مما يضمن عدم التصاق وجه الباب بالحائط.
بمجرد تحديد الارتفاع والعرض، يجب عليك تحديد سمك المعدن المناسب. في صناعة الأجهزة، نشير إلى هذا السُمك باسم "المقياس". يحدد سُمك المقياس قوة شد الأجهزة وقدرتها على مقاومة التشوه على مدار عقود من الاستخدام. تتميز نماذج الوزن القياسية عادةً بسمك معدني يبلغ 0.134 بوصة. وفي المقابل، يبلغ سمك النماذج الثقيلة الوزن 0.190 بوصة. يضيف هذا الجزء الصغير من البوصة صلابة هيكلية هائلة.
يلعب عدد المحامل أيضًا دورًا محوريًا في هذا التمييز. تتميز النماذج القياسية عادةً بمحاملين. يوجد هذان المحملان بين المفاصل المركزية لإدارة الدفع نحو الأسفل للباب الثقيل إلى حد ما. ومع ذلك، فإن تحديد مفصلات الأبواب شديدة التحمل يؤدي إلى إدخال أربعة محامل في التجميع. يحمل محملان الوزن الأساسي للأسفل، بينما يوفر المحامل الإضافيان دعمًا لأعلى. يمنع هذا التكوين ذو المحامل الأربعة الباب من التحرك عموديًا أثناء الاستخدام العدواني، كما هو الحال عندما تصطدم الرياح القوية بالباب الخارجي.
لمنع أخطاء المواصفات، نحن نعتمد على إطار عمل صارم. نستخدم دائمًا الأجهزة ذات الوزن الثقيل (مقياس 190) إذا تجاوز وزن الباب 150 رطلاً أو كان يعمل في بيئة ذات حركة مرور عالية.
مخطط قرار اختيار المفصلة
وزن الباب | تردد الاستخدام | المقياس الموصى به | عدد تحمل |
|---|---|---|---|
أقل من 150 رطلا | منخفض / متوسط | قياسي (.134") | 2 محامل |
أقل من 150 رطلا | ارتفاع حركة المرور | الخدمة الشاقة (.190") | 4 محامل |
أكثر من 150 رطلا | منخفض / متوسط | الخدمة الشاقة (.190") | 4 محامل |
أكثر من 150 رطلا | ارتفاع حركة المرور | الخدمة الشاقة (.190") | 4 محامل |
حتى الأجهزة عالية الجودة ستفشل إذا تجاهلت مخاطر التنفيذ وقوانين البناء. يمثل اختيار المواد حاجز الحماية الأكثر أهمية للامتثال. يجب أن يتذكر أصحاب المباني أن رموز الجمعية الوطنية للحماية من الحرائق (NFPA) 80 تنظم بشكل صارم الأبواب المقاومة للحريق. يتطلب معيار NFPA 80 من القائمين على التركيب استخدام مفصلات من الفولاذ أو الفولاذ المقاوم للصدأ للتركيبات المقاومة للحريق. تمتلك مواد الديكور مثل النحاس والبرونز نقاط انصهار أقل. في حالة الحريق الشديد، سوف تذوب المفاصل النحاسية، مما يتسبب في انهيار باب النار واختراق جدار الحماية.
بعد ذلك، يجب عليك التحقق من سلامة الركيزة. المفصلة شديدة التحمل تكون بنفس قوة الإطار الذي يحملها. لا يمكنك تركيب باب ثقيل على إطار ضعيف وتوقع النجاح.
الإطارات المعدنية المجوفة: تأكد من أن الإطار يحتوي على ألواح دعم داخلية ملحومة. بدون لوحات دعم، ستقوم الأبواب الثقيلة بتجريد مسامير التثبيت مباشرة من الصفائح المعدنية الرقيقة.
الإطارات الخشبية: تخلص دائمًا من البراغي القياسية القصيرة المتوفرة في الصندوق. استبدلها بمسامير خشبية ممدودة (غالبًا 3 بوصات أو أكثر) تصل بالكامل عبر دعامة الباب وتثبت بشكل آمن في قوائم الجدار الهيكلية.
وأخيرا، التقيد الصارم بقواعد كمية الصناعة. تتطلب الصيغة القياسية مفصلاً واحدًا لكل 30 بوصة من ارتفاع الباب. لذلك، يتطلب الباب القياسي الذي يصل طوله إلى 90 بوصة ثلاث مفصلات. أي باب يتجاوز 90 بوصة يتطلب أربع مفصلات. يؤدي التباعد بينها إلى توزيع كل من الأحمال الدفعية والقطرية بالتساوي عبر الإطار بأكمله.
ملخص التقييم: تعتمد مواصفات الأجهزة الناجحة بشكل كبير على حساب ثلاثية دقيقة: وزن الباب، وعرض الباب، وتكرار الدورة اليومية. يؤدي فقدان أي من هذه المقاييس إلى الترهل الهيكلي.
منطق القائمة المختصرة: قم دائمًا بمراجعة أبوابك المادية وقوانين مكافحة الحرائق المحلية قبل الانتهاء من عملية الشراء. قم بمطابقة سمك المقياس الخاص بك مع مستويات حركة المرور المتوقعة في منشأتك.
إجراء الخطوة التالية: تصفح الكتالوجات التجارية المناسبة للخدمة الشاقة اليوم. استشر أحد متخصصي الأجهزة المعتمدين إذا كان مشروعك يتطلب رميات معمارية مخصصة، أو اطلب عرض أسعار للحجم لتجهيز منشأتك بأكملها بأمان.
ج: لا. يتجاوز الباب الذي يبلغ وزنه 200 رطل الحد الهيكلي للمفصلات القياسية مقاس 134. ويتطلب الأمر مفصلاً ثقيل الوزن (مقياس 190)، يبلغ عادةً 4.5 أو 5 بوصات حسب عرض الباب، لمنع الترهل وتلف الإطار.
ج: نعم، لأن المحامل المشحمة تمنع المفاصل المعدنية من الاحتكاك ببعضها البعض. يزيل هذا الفصل ضوضاء الاحتكاك تمامًا بينما يدعم في نفس الوقت أحمال الدفع الرأسية الضخمة.
ج: يمكنك تقدير الوزن عن طريق ضرب المساحة المربعة للباب بعامل وزن المادة. على سبيل المثال، يزن الخشب الصلب عادة حوالي 4 إلى 5 رطل لكل قدم مربع، بينما يزن المعدن المجوف عيار 18 حوالي 3.5 رطل لكل قدم مربع. قم دائمًا بالرجوع إلى أوراق مواصفات الشركة المصنعة عندما يكون ذلك ممكنًا للحصول على أرقام دقيقة.
