هل سبق لك أن لاحظت وجود باب تجاري ثقيل يسحب على إطاره أو يفشل في الإغلاق بشكل آمن؟ يؤدي تحديد الأجهزة الخاطئة إلى حدوث مشكلات تشغيلية ومالية شديدة. الأبواب تتدلى حتما. الأجزاء المتحركة تبلى قبل الأوان. غالبًا ما يواجه أصحاب المباني ثغرات أمنية خطيرة أو يفشلون في إجراء عمليات تفتيش صارمة للامتثال للحرائق. يؤدي استبدال إطار الباب التالف إلى تعطيل العمليات اليومية وإهدار وقت ثمين.
يتطلب الاختيار الناجح للأجهزة توازنًا صارمًا. يجب عليك الموازنة بعناية بين القدرة على التحمل والمرونة البيئية والجماليات المعمارية. عندما تقوم بذلك بشكل صحيح، تعمل الأبواب بشكل لا تشوبه شائبة لعقود من الزمن دون الحاجة إلى تعديلات مستمرة. لقد صممنا هذا الدليل لمساعدتك في تقييم هذه الخيارات بثقة.
نحن نقدم إطارًا صارمًا قائمًا على الأدلة لتقييم واختيار مواصفات الأجهزة الصحيحة. سوف تتعلم المبادئ الميكانيكية الدقيقة وراء المفصلة الخلفية . بنهاية هذا الدليل، ستعرف بالضبط كيفية مطابقة الأجهزة مع تطبيقاتك السكنية أو التجارية أو الصناعية.
تقتصر المفصلات القياسية ذات المحمل البسيط على التطبيقات خفيفة الوزن ومنخفضة الحركة؛ تتطلب الأبواب ذات حركة المرور العالية مفصلات تحمل الكرة.
يعد وزن الباب وعرض الباب وتكرار الاستخدام من المتغيرات غير القابلة للتفاوض عند حساب حجم المفصلة وكميتها.
تعد المفصلات المؤخرة للخدمة الشاقة إلزامية للتطبيقات الصناعية أو الأبواب كبيرة الحجم لمنع الفشل المبكر.
إن اختيار المواد (على سبيل المثال، 316 الفولاذ المقاوم للصدأ مقابل النحاس) يحدد الملاءمة البيئية ودورات حياة الصيانة، وليس فقط الجماليات.

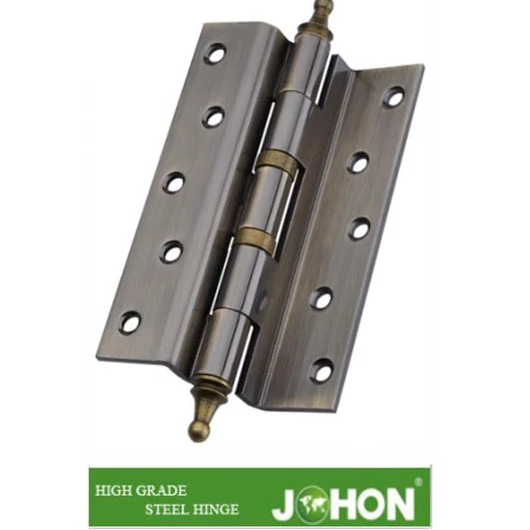

لاختيار الأجهزة المناسبة، يجب عليك أولاً أن تفهم كيفية توزيع الوزن الجسدي. تعتمد كل وحدة على مجموعة محددة من المكونات التي تعمل معًا لإدارة القوى الفيزيائية المعقدة.
يمكنك تقسيم التشريح إلى أربعة أجزاء أساسية. يلعب كل جزء دورًا حاسمًا في استقرار الباب بشكل عام.
الأوراق: هي الصفائح المعدنية المسطحة. يتم تثبيت ورقة واحدة بإطار الباب، بينما يتم ربط الأخرى بحافة الباب. إنهم بمثابة المراسي الأساسية.
المفصل: هذه هي الحلقة الأسطوانية المركزية التي تتكون عند التقاء الورقتين. ويضم الآليات الداخلية.
الدبوس: قضيب معدني صلب ينزلق مباشرة إلى أسفل من خلال المفصل. فهو يحمل الأوراق معًا ويعمل كمحور محوري.
المحامل: تقع هذه المكونات الصغيرة بين المفاصل، وتعمل على تقليل الاحتكاك بين المعدن أثناء الحركة.
عندما تفتح الباب، فإنه يؤثر على قوتين مختلفتين. يمثل حمل الدفع الوزن الرأسي المتجه للأسفل للباب. يمثل الحمل الشعاعي السحب الأفقي الذي يبتعد عن الإطار. يلعب التثبيت المنقر دورًا حاسمًا في إدارة هذه القوى. يقوم القائمون على التركيب بنحت فترة راحة ضحلة في الباب والإطار. ومن خلال دمج الأوراق في هذه التجاويف، ينقل النقر إجهاد القص مباشرة إلى الإطار الخشبي أو المعدني الصلب. لم تعد الأجهزة تعتمد فقط على براغي التثبيت لتثبيت الوزن.
تفشل المكونات ذات الجودة المنخفضة بشكل متوقع تحت الضغط. غالبًا ما تلاحظ تراكم غبار معدني أسود ناعم حول المفصلات. هذا الغبار ناتج عن طحن المفاصل. عندما تتجاوز الأحمال الدفعية السعة، تحتك المفاصل ببعضها البعض، مما يؤدي إلى إزالة الجزيئات المعدنية المجهرية. بالإضافة إلى ذلك، يمكن أن تتسبب الأحمال الشعاعية الشديدة في ثني الدبوس. إذا كان الباب واسعًا جدًا بالنسبة لأجهزته، فإن الرافعة المالية تؤدي إلى ثني الدبوس الداخلي. يمنع هذا المحاذاة غير الصحيحة الباب من إغلاق التدفق. يشرح التعرف على نقاط الفشل هذه سبب ضرورة الترقية إلى أنواع محامل محددة في كثير من الأحيان.
يجب عليك مطابقة آلية التحمل الداخلية مع حجم حركة المرور المحدد لديك. إن اختيار نموذج سكني أساسي لمبنى مكاتب مزدحم يضمن حدوث عطل سريع في الأجهزة.
هذه هي النماذج الأساسية المتاحة. أنها لا تحتوي على أي محامل متخصصة لتقليل الاحتكاك بين المفاصل.
الأفضل لـ: أبواب سكنية داخلية خفيفة الوزن ومنخفضة الحركة. إنها تعمل بشكل مثالي مع غرفة النوم المجوفة أو أبواب الخزانة.
القيود: هم عرضة للغاية للصرير. وتحت الأحمال الثقيلة، فإنها تتعرض لتراكم سريع للغبار المعدني مع مرور الوقت. يجب ألا تستخدمها أبدًا على الأبواب الخارجية أو الأبواب المجهزة بأجهزة إغلاق أوتوماتيكية.
تقوم هذه الوحدات بإدخال محامل كروية فولاذية صغيرة مشحمة بين مفاصل المفصل. يفصل هذا التصميم بين المفاصل، مما يمنع الاحتكاك المباشر.
الأفضل لـ: الأبواب المتوسطة إلى الثقيلة، والمداخل التجارية، والأبواب ذات الغلق.
عرض القيمة: إنها توفر محامل مشحمة بشكل دائم تقلل الاحتكاك بشكل كبير. وهذا يزيل الترهل ويطيل العمر التشغيلي للباب بشكل كبير. إذا كنت تدير مكتبًا، فإن المفصلات المؤخرة التي تحمل الكرة هي المعيار الأساسي.
تتطلب البيئات الصناعية أجهزة معززة. تتعامل هذه الوحدات مع الأوزان الشديدة والإساءة المستمرة.
الأفضل لـ: البوابات الصناعية، والأبواب المبطنة بالرصاص، وأبواب القبو، والبيئات شديدة التردد مثل المدارس أو المستشفيات.
أداة التفريق: تتميز بمقياس أوراق أكثر سمكًا، وغالبًا ما يصل سمكها إلى 0.180 بوصة أو 0.190 بوصة. كما أنها تستخدم دبابيس أكبر وتتميز ببنية من الفولاذ الثقيل أو الفولاذ المقاوم للصدأ. إن استخدام المفصلات المؤخرة للخدمة الشاقة يمنع الفشل الكارثي في التطبيقات كبيرة الحجم.
تتطلب بعض المشاريع وظائف فريدة تتجاوز التمحور البسيط. يمكنك العثور على تكوينات متخصصة مصممة خصيصًا لتلبية الاحتياجات المعمارية المحددة.
محملة بنابض: تحتوي هذه الوحدات ذاتية الإغلاق على نوابض ملفوفة داخلية. يقومون تلقائيًا بسحب الباب خلفك.
المؤخرة المرتفعة: تتميز بوجود مفصل حلزوني. عندما تفتح الباب، تقوم المفصلات برفع الباب لأعلى قليلاً. يؤدي ذلك إلى إزالة السجاد السميك أو الأرضيات غير المستوية.
الأمان: يستخدم على الأبواب الخارجية المتأرجحة، وتتميز بدبابيس غير قابلة للإزالة. لا يستطيع اللصوص النقر على الدبوس لإزالة الباب من إطاره.
يحدد اختيار المواد الملاءمة البيئية ودورات حياة الصيانة، وليس فقط المظهر الجمالي. يؤدي استخدام المعدن الخاطئ في بيئة قابلة للتآكل إلى التحلل الهيكلي السريع.
يوفر الفولاذ المقاوم للصدأ متانة استثنائية ومقاومة طبيعية للصدأ. ومع ذلك، يجب عليك اختيار الدرجة الصحيحة لبيئتك.
يتعامل الصف 304 مع معظم التطبيقات التجارية الداخلية والخارجية بشكل جيد. يقاوم الرطوبة الأساسية بشكل فعال. ومع ذلك، توفر الدرجة 316 مقاومة فائقة للتآكل بسبب إضافة الموليبدينوم. الدرجة 316 مطلوبة بشكل صارم للبيئات البحرية أو مصانع المعالجة الكيميائية أو البيئات الخارجية القاسية المعرضة لأملاح الطرق. إذا قمت بتثبيت 304 بالقرب من المحيط، فسيظل يصدأ.
يوفر النحاس تفوقًا جماليًا استثنائيًا ومقاومة طبيعية كاملة للصدأ. الماء ببساطة لا يمكن أن يسبب صدأ النحاس. وهذا يجعلها مرغوبة للغاية للواجهات السكنية الراقية أو المساحات التجارية الفاخرة.
ومع ذلك، يجب عليك حساب تكوينها. النحاس معدن ناعم. ينحني ويتشوه أسهل بكثير من الفولاذ. إذا كنت تستخدم النحاس على أبواب ثقيلة ذات قلب صلب، فيجب عليك تحديد مقاييس أكثر سمكًا بشكل ملحوظ لمنع الألواح من الالتواء تحت حمل الدفع.
يوفر الفولاذ أعلى قوة هيكلية ويظل فعالاً من حيث التكلفة. يفضل البناءون الفولاذ للأبواب الضخمة حيث تتقاطع الميزانية وسعة التحميل.
العيب هو التآكل. يكون الفولاذ عرضة للصدأ بشكل كبير ما لم يتم طلاءه أو جلفنته أو معالجته بشكل صحيح. يجب عليك حجز النماذج الفولاذية القياسية بشكل صارم للمساحات الداخلية أو الاستخدام التجاري الذي يتم التحكم بدرجة عالية في مناخه. إذا تعرض للمطر، فإن الفولاذ غير المحمي يتجمد بالكامل.
تعمل الأبواب التجارية المقاومة للحريق بموجب تفويضات قانونية صارمة. لا يمكنك ببساطة اختيار الأجهزة بناءً على المظهر. غالبًا ما تفرض قوانين البناء نماذج محددة من الفولاذ أو الفولاذ المقاوم للصدأ.
في حالة نشوب حريق، ينصهر النحاس والألومنيوم عند درجات حرارة أقل بكثير من الفولاذ. للحفاظ على سلامة حاجز الحريق، يجب عليك البحث عن شهادات مثل ANSI/BHMA. الأجهزة التي تفتقر إلى هذه التصنيفات الصريحة للحريق سوف تتسبب في فشل المدخل بأكمله في فحص الامتثال الخاص به.
يؤدي تخمين أبعاد أجهزتك إلى الارتباط والترهل والفشل. يجب عليك الاعتماد على صيغ رياضية محددة لتحديد الارتفاع والعرض والكمية. ذات الحجم المناسب تعمل المفصلات المؤخرة على توزيع الوزن بالتساوي عبر الإطار بأكمله.
توفر معايير الصناعة خط أساس واضح للارتفاع بناءً على سمك الباب ووزنه. كلما زاد طول الورقة، زادت مساحة السطح التي تغطيها، مما يزيد من سعة الحمولة.
تتطلب الأبواب التي يصل سمكها إلى 1-3/8 بوصة عادةً مفصلات بطول 3.5 بوصة.
تتطلب الأبواب التي يبلغ سمكها 1-3/4 بوصة بشكل عام مفصلات بطول 4.5 بوصة.
عادةً ما تتطلب الأبواب التي يزيد سمكها عن 2 بوصة أو عرضها 40 بوصة نماذج بمقاس 5 بوصة أو أكبر.
مخطط حجم أجهزة الباب القياسي
سمك الباب | عرض الباب | الارتفاع الموصى به |
|---|---|---|
1-3/8 بوصة | يصل إلى 32 بوصة | 3.5 بوصة |
1-3/4 بوصة | يصل إلى 36 بوصة | 4.5 بوصة |
1-3/4 بوصة | 36 إلى 48 بوصة | 5.0 بوصة |
أكثر من 2 بوصة | أكثر من 40 بوصة | الثقيلة 5.0+ بوصة |
يحدد العرض مدى تأرجح الباب بعيدًا عن الإطار. إذا أخطأت في ذلك، فسوف يلتصق الباب بالزخرفة عند فتحه بزاوية 180 درجة.
يمكنك حساب العرض المطلوب باستخدام معادلة بسيطة تعتمد على سماكة الباب وظهره والمساحة المطلوبة لمنع ربط الإطار. أضف سمك الباب إلى الخلوص المطلوب (سمك الزخرفة الزخرفية الخاصة بك). ثم اضرب الظهر (المسافة غير المقطوعة من حافة الباب) في اثنين واطرحه من الإجمالي. يضمن هذا الرقم النهائي أن تكون مفاصلك بعيدة بما يكفي عن الغلاف للسماح بالتأرجح الكامل.
لا تقم مطلقًا بدعم الباب بشكل ناقص. يتبع معظم القائمين على التركيب القاعدة القياسية الصارمة "مفصلة واحدة لكل 30 بوصة من ارتفاع الباب".
تتطلب الأبواب التي يصل طولها إلى 60 بوصة وحدتين.
تتطلب الأبواب التي يتراوح طولها بين 60 و90 بوصة ثلاث وحدات.
تتطلب الأبواب التي يتراوح طولها بين 90 و120 بوصة أربع وحدات.
تساعد إضافة وحدة إضافية على توزيع الحمل الشعاعي، مما يمنع الجهاز العلوي من تحمل قوة السحب الأفقية بالكامل.
الوزن الخام يحكي نصف القصة فقط. يجب عليك معالجة مدى اتساع الأبواب التي تخلق نفوذًا أكبر. في الفيزياء، يُسمى هذا بالذراع اللحظي. يبذل الباب الذي يبلغ وزنه 100 رطل وعرضه 48 بوصة قوة سحب أكبر بكثير على الإطار العلوي من الباب الذي يبلغ وزنه 100 رطل ويبلغ عرضه 30 بوصة فقط.
تخلق الأبواب العريضة قوة دفع أكبر، وتتطلب إما ارتفاعات أطول، أو مقاييس أكثر سمكًا، أو تقييمات للخدمة الشاقة بغض النظر عن الوزن الخام. إذا تجاهلت الذراع الثاني، فسوف تنفصل البراغي العلوية في النهاية عن الخشب.
حتى أفضل الأجهزة تفشل إذا قمت بتثبيتها بشكل سيء. يتطلب التنفيذ السليم تفاوتات صارمة وأدوات متخصصة. احترس من مخاطر التثبيت الشائعة هذه.
يجب أن يتطابق عمق التوجيه تمامًا مع سمك الورقة. إذا قمت بقطع نقر عميق جدًا، فإن الأوراق تسحب الباب قريبًا جدًا من الدعامة. يؤدي هذا إلى إنشاء ربط مفصلي، حيث يضغط الباب على الإطار ويفتح النوابض. إذا قمت بقطع الحفر بشكل سطحي جدًا، تبرز الأوراق. وهذا يخلق فجوات غير متساوية وقبيحة ويمنع المزلاج من تعشيق لوحة الضرب بشكل صحيح. يجب أن يستخدم القائمون بالتركيب دائمًا قوالب توجيه حادة لضمان الدقة على مستوى الميكرومتر.
تولد الأبواب الثقيلة قوى قص شديدة. يجب عليك مناقشة أهمية طول المسمار المناسب. من الأخطاء الشائعة استخدام البراغي القصيرة مقاس 1 بوصة الموجودة في الصندوق. هذه البراغي القصيرة تعض فقط في دعامة الباب الخشبي الناعم. مع مرور الوقت، الوزن يمزقهم مباشرة.
بالنسبة للأبواب الكبيرة، خاصة تلك التي تستخدم مكونات فولاذية سميكة، يجب أن تخترق البراغي مسامير الإطار الفعلية الموجودة خلف الدعامة. يوفر استخدام براغي مقاس 3 أو 4 بوصات على الورقة الجانبية للإطار صلابة هيكلية مذهلة.
إطار غير راسيا يدمر الأجهزة. إذا كان إطار الباب يميل ولو لجزء من البوصة، فإن النقاط المحورية تخرج عن المحاذاة. وهذا يجبر مفصل واحد على تحمل وزن الباب بأكمله، مما يتسبب في تآكل غير متساوٍ للمحمل. يؤدي الاختلال الشديد في المحاذاة إلى طحن المحامل الداخلية إلى الغبار في غضون أشهر. علاوة على ذلك، يقوم المصنعون بشكل روتيني بإبطال الضمانات إذا اكتشفوا أنك قمت بتثبيت منتجاتهم على إطار غير محاذٍ بشدة. تحقق دائمًا من عضاداتك بمستوى كبير قبل التعليق.
لا يجب أن يكون اختيار الأجهزة المناسبة لعبة تخمين. من خلال تطبيق إطار عمل منظم، يمكنك ضمان أداء طويل الأمد والتخلص من الإصلاحات المكلفة.
اتبع دائمًا مسار القرار الخطي. أولاً، قم بوزن الحمل وتكرار حركة المرور. يخبرك هذا إذا كنت بحاجة إلى محامل عادية أو كرات مشحمة أو مقاييس ثقيلة للغاية. ثانيا، تحديد أفضل المواد للبيئة. استخدم الفولاذ للقوة الداخلية، والنحاس للجماليات، والفولاذ المقاوم للصدأ 316 للظروف الساحلية المسببة للتآكل. أخيرًا، حدد الحجم المناسب بناءً على صيغ التخليص وقاعدة الكمية 30 بوصة.
إذا كنت تدير مشاريع واسعة النطاق، فلا تخاطر بفشل الامتثال. نحن نشجع بشدة على استشارة أحد المتخصصين في الأجهزة التجارية للمشروعات المعمارية المقاومة للحريق أو الصناعية أو المعقدة. يمكن أن يساعدك أحد المحترفين في التحقق من الامتثال لمعايير ANSI/BHMA قبل الشراء، مما يضمن أن المبنى الخاص بك يلبي جميع قوانين مكافحة الحرائق والسلامة المحلية.
ج: تتميز المحامل العادية بوجود مفاصل تحتك مباشرة ببعضها البعض، مما يؤدي إلى احتكاك المعدن بالمعدن. وهذا يحدهم من الأبواب خفيفة الوزن ومنخفضة الحركة. تحتوي نماذج محمل الكرات على كرات فولاذية مشحمة بين المفاصل. وهذا يقلل بشكل كبير من الاحتكاك، ويزيل الصرير، ويمنع الترهل، ويطيل عمر الأبواب الثقيلة أو ذات حركة المرور العالية بشكل كبير.
ج: أنت بحاجة إليها إذا تجاوز باب منزلك الحدود القياسية للوزن أو عرض الباب أو تكرار الاستخدام. بشكل عام، تتطلب الأبواب التي يزيد وزنها عن 150 رطلاً، أو الأبواب الأعرض من 36 بوصة، أو المداخل في البيئات عالية التردد مثل المدارس والمستشفيات، مقاييس للخدمة الشاقة (.180 بوصة أو أكثر سمكًا) لمنع الفشل الهيكلي.
ج: نعم، إذا كانت المواصفات مطابقة تماماً. يجب عليك التحقق من أن سمك الورقة الجديد يطابق عمق النقر الموجود لديك. بالإضافة إلى ذلك، يجب عليك التحقق من نصف قطر الزاوية. تتميز الأجهزة عادةً بزوايا مربعة، أو نصف قطر 1/4 بوصة، أو زوايا نصف قطرها 5/8 بوصة. إذا تطابق نصف القطر، يمكنك تبديلهما بسهولة دون تقطيع.
ج: معظم النماذج المعمارية القياسية غير يدوية تمامًا، مما يعني أنه يمكنك قلبها رأسًا على عقب للأبواب اليسرى أو اليمنى دون مشكلة. ومع ذلك، فإن بعض المتغيرات المتخصصة، مثل المفصلات المتصاعدة المحددة أو بعض النماذج المحملة بنابض، تمتلك متطلبات تسليم صارمة ولا يمكن عكسها.
